A termékek jellemzői

Magas permeabilitás és alacsony koercitivitás

A Permalloy 50 fő előnye a nikkel-vas mátrix rejlő mágneses tulajdonságaiban rejlik. Az optimalizált nikkeltartalom jelentősen megnöveli az ötvözet kezdeti permeabilitását és maximális permeabilitását, lehetővé téve a gyors mágnesezést és lemágnesezést gyenge mágneses térben, rendkívül alacsony hiszterézisveszteséggel. A tipikus koercitivitás kisebb, mint 16 A/m, és a kezdeti permeabilitás elérheti a 12 000-et is. Kifejezetten jól teljesít a gyenge jelfeldolgozást és nagy érzékenységű érzékelőket igénylő alkalmazásokban, így ideális anyag a mágneses árnyékolás és a nagy-érzékenységű mágneses eszközök megvalósításához.

Kiváló mágneses árnyékolási teljesítmény

A Permalloy 50 nagy permeabilitással és alacsony hiszterézisveszteséggel rendelkezik, amely hatékonyan vezeti és zárja át a külső mágneses tereket, ezáltal megvédi az érzékeny elektronikus alkatrészeket a szórt mágneses mezők által okozott interferencia ellen. Egyenáramú és alacsony{2}}frekvenciás váltóáramú mágneses mezőkben árnyékoló hatása sokkal jobb, mint a hagyományos szilíciumacél és ferrit anyagoké. Alkalmas olyan élvonalbeli -mezőkhöz, mint a precíziós műszerek, orvosi berendezések és kommunikációs rendszerek, amelyek a gyenge mágneses mezők pontos vezérlését és árnyékolását igénylik.

Jó hőmérséklet-stabilitás

A Permalloy 50 kiváló mágneses teljesítménystabilitást mutat széles -50 és 200 fok közötti hőmérsékleti tartományban, a hagyományos lágymágneses anyagokhoz képest sokkal kisebb ingadozási rátákkal az áteresztőképességben és a működési pontban. Curie-hőmérséklete körülbelül 480 fok, ami lehetővé teszi, hogy állandó mágneses jellemzőket tartson fenn széles hőmérsékleti tartományban. Ez alkalmassá teszi a szigorú hőmérséklet-stabilitási követelményeket támasztó alkalmazásokhoz, mint például az autóelektronikához, az ipari vezérléshez és a repüléshez.

Kiváló megmunkálási és alakítási tulajdonságok

A Permalloy 50 jó meleg- és hidegmegmunkálási tulajdonságokkal rendelkezik, így kovácsolható, hengerelhető és formára préselhető. Rugalmassága felülmúlja a legtöbb törékeny lágy ferrit mágneses anyagét, így alkalmas összetett mágneses pajzsok, laminált magok és precíziós sajtolt alkatrészek gyártására. A lágyítás optimalizálhatja a mágneses tulajdonságokat, kiküszöbölheti a feldolgozási feszültségeket, helyreállíthatja a permeabilitást és csökkentheti a koercitivitást. A hagyományos megmunkálási műveletek, például esztergálás, marás, fúrás és köszörülés alkalmazható, keményfém szerszámok használata ajánlott.

Műszaki előírások

Kémiai összetétel

Elem	Standard Követelmények	Megjegyzések
Ni	49.0 - 51.0%	Magelemek, amelyek jelentősen javítják a mágneses permeabilitást és a Curie hőmérsékletet
Fe	Fennmaradó mennyiség	Mátrixelemek, amelyek nagy mágneses fluxussűrűséget és költséghatékonyságot biztosítanak{0}}
C	0,02% vagy annál kisebb	Szigorú ellenőrzés a mágneses tulajdonságok és tisztaság biztosítása érdekében
Mn	0,50% vagy annál kisebb	Szigorú szabályozás a mágneses tulajdonságok romlásának megelőzése érdekében
Si	0,20% vagy annál kisebb	Szigorú szabályozás a mágneses tulajdonságok konzisztenciájának biztosítása érdekében
Kr	0,10% vagy annál kisebb	Szigorú ellenőrzés az áteresztőképesség biztosítása érdekében
P	0,015% vagy annál kisebb	Szennyező elemek
S	0,010% vagy annál kisebb	Kerülje el a forró ridegséget

Fizikai tulajdonságok

Ingatlan	Érték/Tartomány	Tesztkörülmények
Sűrűség	8,17 g/cm³	Szobahőmérséklet (20 fok)
Curie hőmérséklet	≈ 480 fok	-
Telítettségi mágneses fluxussűrűség (Bs)	≈ 1.6 T	Szobahőmérséklet
Kényszerítő erő (Hc)	< 16 A/m	Lágyított állapot
Kezdeti permeabilitás (μi)	> 12,000	Lágyított állapot
Maximális permeabilitás (μmax)	≈ 180,000	Lágyított állapot
Ellenállás	≈ 0.45 μΩ·m	Szobahőmérséklet
Hőtágulási együttható (20-100 fok)	10.5 × 10⁻⁶ /K	-
Rugalmassági modulus (Young modulusa)	205 GPa	Szobahőmérséklet

Mechanikai tulajdonságok (lágyított állapot, tipikus értékek)

Ingatlan	Tipikus érték	Specifikáció
Szakítószilárdság	Nagyobb vagy egyenlő, mint 450 MPa	ASTM A753
Hozamerősség (0,2% eltolás)	200 MPa vagy annál nagyobb	ASTM A753
Megnyúlás	25%-nál nagyobb vagy egyenlő	ASTM A753
Keménység	≈ 85 HRB	-

Fizikai tulajdonságok

Ingatlan	Érték/Tartomány	Tesztkörülmények
Sűrűség	8,17 g/cm³	Szobahőmérséklet (20 fok)
Curie hőmérséklet	≈ 480 fok	-
Telítettségi mágneses fluxussűrűség (Bs)	≈ 1.6 T	Szobahőmérséklet
Kényszerítő erő (Hc)	< 16 A/m	Lágyított állapot
Kezdeti permeabilitás (μi)	> 12,000	Lágyított állapot
Maximális permeabilitás (μmax)	≈ 180,000	Lágyított állapot
Ellenállás	≈ 0.45 μΩ·m	Szobahőmérséklet
Hőtágulási együttható (20-100 fok)	10.5 × 10⁻⁶ /K	-
Rugalmassági modulus (Young modulusa)	205 GPa	Szobahőmérséklet

Mágneses tulajdonságok (lágyított állapot, tipikus értékek)

Teljesítmény	Számérték	Vizsgálati feltételek
Kezdeti permeabilitás (μi)	12 000-nél nagyobb vagy egyenlő	0,1 mT mágneses tér
Maximális permeabilitás (μmax)	≈ 180,000	Lágyított állapot
Kényszerítő erő (Hc)	16 A/m vagy annál kisebb	Lágyított állapot
Telítettségi mágneses fluxussűrűség (Bs)	Nagyobb vagy egyenlő, mint 1,55 T	800 A/m mágneses tér
Mágneses indukció intenzitása (B)	≈ 1.5 T	2000 A/m mágneses tér alatt

Magas{0}}hőmérsékletű teljesítmény

Magas-hőmérsékletű mágneses tulajdonság megtartása:

A Permalloy 50 Curie hőmérséklete körülbelül 480 fok. Az alábbiakban tipikus referenciaértékek találhatók arra vonatkozóan, hogy a mágneses tulajdonságok hogyan változnak a hőmérséklet függvényében:

Hőmérséklet	Telítettségi mágneses fluxussűrűség (Bs)	Jegyzet
Szobahőmérséklet	Nagyobb vagy egyenlő, mint 1,6 T	-
100 fok	≈ 1.5 T	Teljesítménymegtartási arány > 93%
200 fok	≈ 1.3 T	Teljesítménymegtartási arány > 81%
300 fok	≈ 1.0 T	Teljesítménymegtartási arány > 62%

Antioxidáns teljesítmény:

Permalloy 50 exhibits good antioxidant properties within normal operating temperature ranges. For long-term exposure at high temperatures (>400 fok), felületi bevonatvédelem javasolt.

Szervezeti stabilitás:

A hőkezelés optimalizálásával a Permalloy 50 szemcseszerkezete pontosan szabályozható a mágneses és mechanikai tulajdonságok egységességének biztosítása érdekében. Az izzítási hőmérséklet és idő közvetlenül befolyásolja a végső mágneses tulajdonságokat, ezért szigorúan ellenőrizni kell.

Alkalmazható média:

1. Hagyományos légköri környezet

2. Elektromos szigetelő közeg

3. Repülő kerozin, hidraulika olaj

4. Magas-hőmérsékletű gázkörnyezet (200 fok vagy annál kisebb)

Megjegyzés: A Permalloy 50 fémes lágy mágneses ötvözet, és nem alkalmas korrozív folyékony környezetekhez, például erős savakhoz és erős lúgokhoz. Hosszabb ideig nedves környezetnek kitéve rozsdagátló kezelés javasolt.

A Permalloy 50 olyan mágneses alkalmazásokhoz készült, amelyek nagy permeabilitást, alacsony veszteséget és nagy megbízhatóságot igényelnek. Használata a következő területeken javasolt:

Alkalmazási mezők

Mágneses árnyékolás: Mágneses árnyékoló házak precíziós műszerekhez, oszcilloszkóp árnyékolás, elektronmikroszkóp mágneses árnyékolás, kommunikációs berendezések árnyékolása és érzékelők árnyékoló burkolata.
Elektronika és távközlés: Audio transzformátorok, miniatűr induktorok, mágneses erősítők, szűrők, impulzustranszformátorok, áramváltók és gyenge mágneses tér érzékelők.
Repülőtér: Inerciális navigációs mágneses árnyékolás, repüléselektronikai berendezések árnyékolása, giroszkóp mágneses árnyékolása, magasságmérő mágneses árnyékolása és radarrendszerre érzékeny komponensek árnyékolása.
Orvosi berendezések: MRI mágneses árnyékolás, orvosi érzékelők, mágneses fókuszáló rendszerek elektronmikroszkópokhoz és magnetoencephalográfia/magnetokardiográfia (MEG/MCG) mágneses árnyékolás.
Autóipar: Mágneses áramkörök üzemanyag-befecskendező rendszer mágnesszelepeihez, mágneses reluktancia helyzetérzékelők, ABS-érzékelők és elektronikus fojtószelep-pedál-érzékelők.
Precíziós műszerek: Elektromágneses mérlegek, magnetométerek, mágneses áramkörök spektrométerekhez, mágneses árnyékolás részecskedetektorokhoz és mágneses árnyékolás kvantumérzékelőkhöz.
Kutatás és metrológia: Szabványos induktorok, fluxusmérők, mágneses mérőműszerek, precíziós áramváltók és kvantum Hall-effektus mérőrendszerek.

Szállítás és testreszabás

Rugalmas és megbízható ellátási lánc megoldásokat kínálunk annak érdekében, hogy Ön olyan Permalloy 50 anyagokat kapjon, amelyek tökéletesen megfelelnek a projekt követelményeinek.

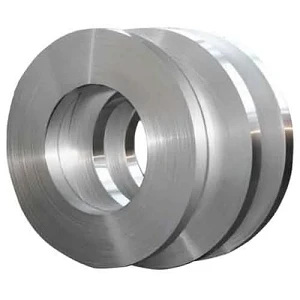

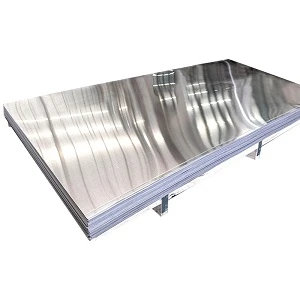

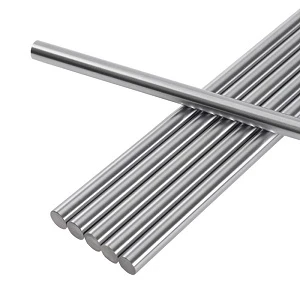

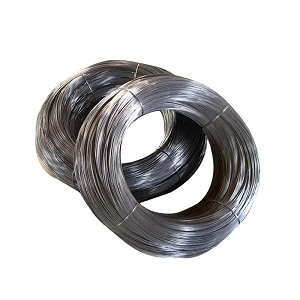

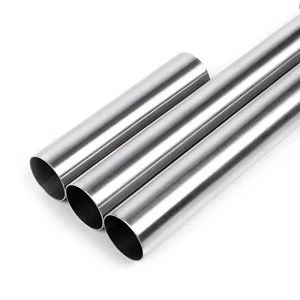

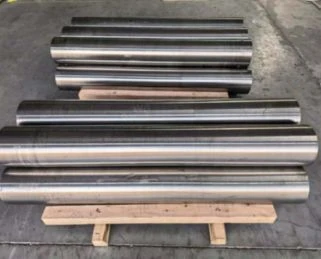

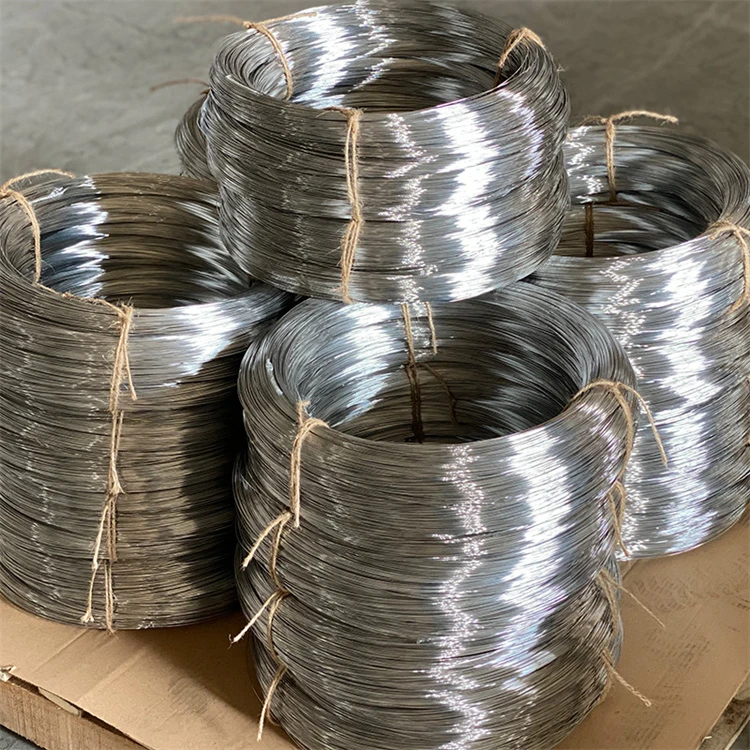

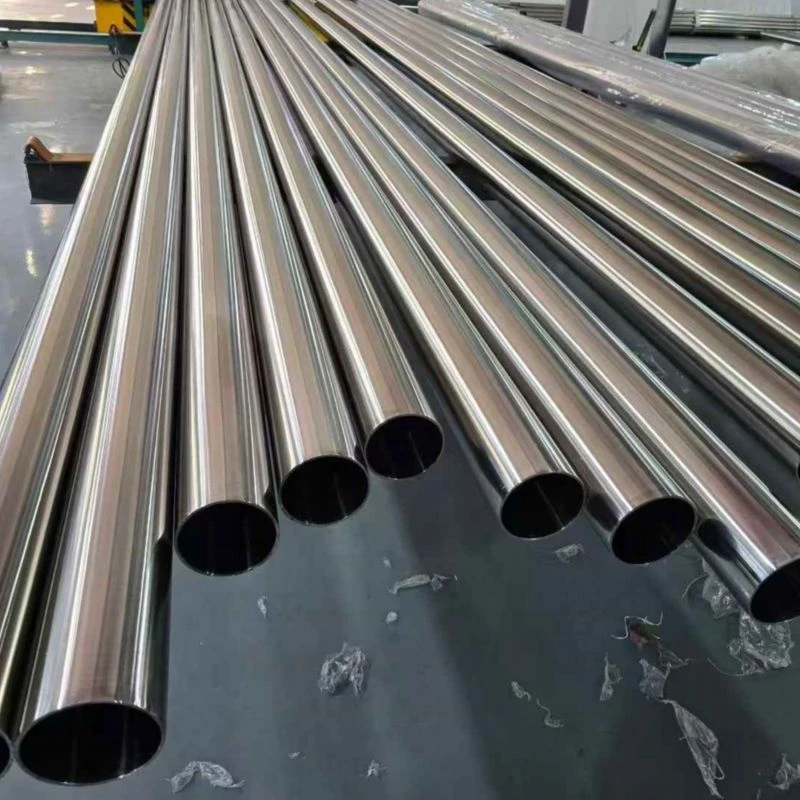

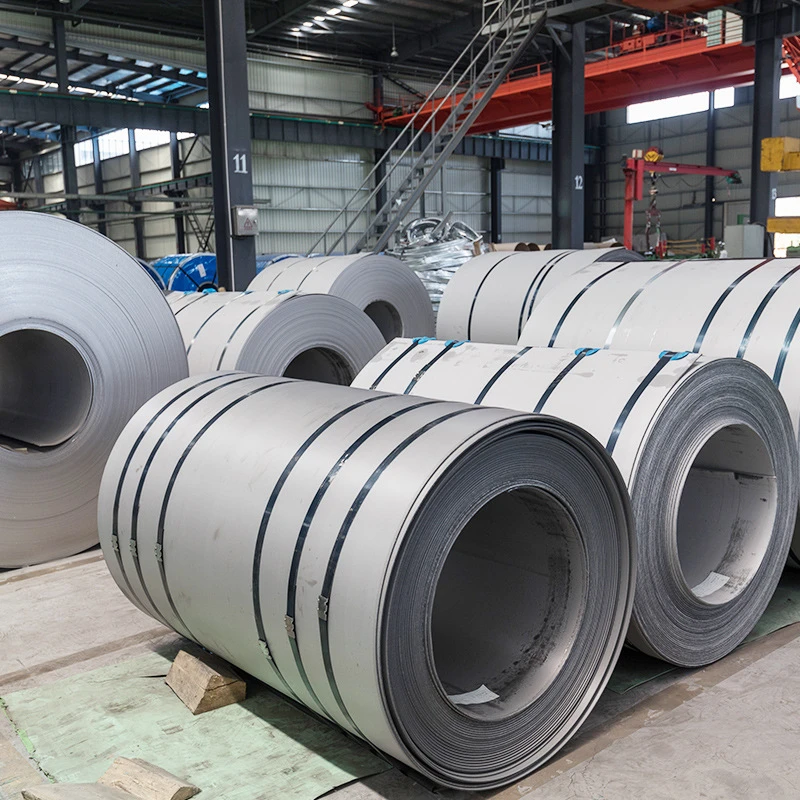

Forma	Lap/Tányér	Bár/Rúd	Cső / cső	Szalag/lap tekercs	Huzal/huzalrúd
Hagyományos tartomány	Vastagság: 0.5 - 100 mm	Átmérő Φ6-500mm	Külső átmérő Φ10-300mm	Vastagság: 0,05 – 3,0 mm	Átmérő Φ0,1-10mm
Testreszabási lehetőség	Melegen-vagy hidegen hengerelt-lemezek, ultra-vékony lemezek (0,1 mm-től kezdődően), bélyegzett részek és vágott-a-hosszra vágás	Kovácsolt rudak,{0}}melegen hengerelt rudak, polírozott rudak és formázott rudak	Varrat nélküli csövek, hegesztett csövek, fix{0}}hosszúságú vágás	Precíziós szalaganyagok, sajtolótekercs alapanyag, laminált burkolat, nem-szabványos szélesség	Precíziós rajz, speciális felületkezelés

Miért válassz minket? - Megbízható mérnöki technológia. Megbízható szállítás.

Nem csak beszállítói vagyunk, hanem megbízható anyagpartnerei is Kínában.

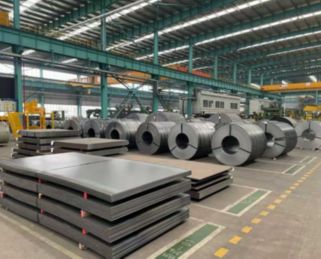

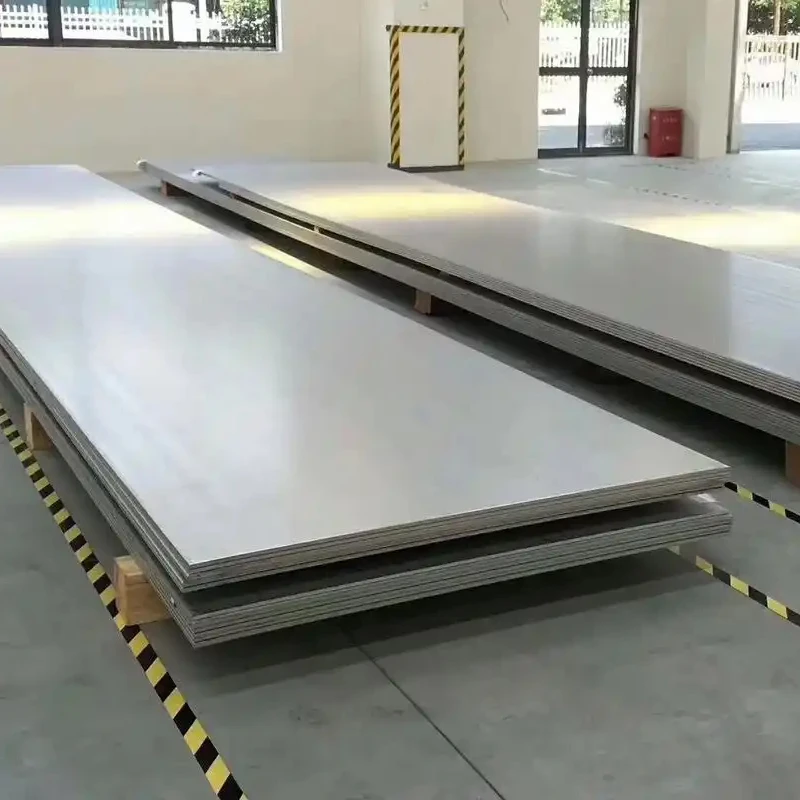

Vertikálisan integrált termelés

Saját 20 000 ㎡ létesítmény 10+ automatizált vonallal (8,000+ tonna/év). A házon belüli szerszámok és matricaközpontok gyors testreszabást és hatékony költségszabályozást tesznek lehetővé - nincs közvetítői jelölés.

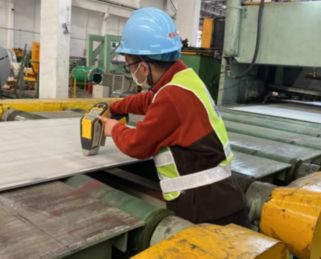

Szigorú minőség-ellenőrzés minden szakaszban

Teljes nyomon követhetőség a kulcsfontosságú minőségellenőrzési pontokon a gyártás során{0}}%-ban megfelel az ASTM/ASME, az EN és a GB szabványoknak. Anyagvizsgálati jelentések minden szállítmányhoz elérhetők.

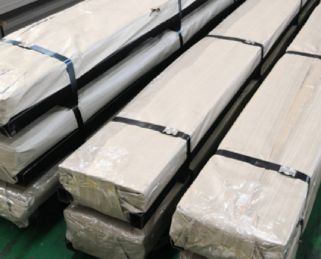

Megbízható szállítási és exportcsomagolás

10+ éve exportál Európába, Észak-Amerikába, Délkelet-Ázsiába és a Közel-Keletre, vízálló és rozsdaálló-védelemmel, valamint rugalmas szállítási lehetőségekkel, amelyek biztonságos és{2}}időben történő érkezést biztosítanak.

Mintaellenőrzés a tömeggyártás előtt

Ingyenes mintákat biztosítunk a minőségellenőrzéshez, lehetővé téve, hogy tömeges rendeléseket csak jóváhagyás után adjon le. Pontos méretméréssel és átlátható gyártással biztosítjuk a konzisztenciát a mintától a tömeggyártásig.

GYIK

K: Melyek a Permalloy 50 fő előnyei?

K: Milyen hőkezelésre van szükség a Permalloy 50-hez?

K: Mi a maximális üzemi hőmérséklet?

K: Mi a különbség a Permalloy 50 és a Hiperco® 50 között?

Összehasonlítási tételek	Permalloy 50	Hiperco® 50
Alapösszetétel	Nikkel{0}}vasötvözet Ni: 49.0 - 51.0% Fe: Egyenleg C 0,02% vagy annál kisebb Mn 0,50% vagy annál kisebb	Vas-kobalt-vanádiumötvözet Co: 48.0 - 50.0% V: 1.8 - 2.2% Fe: Egyenleg (≈ 48%)
Alapvető előnyei	• Rendkívül magas kezdeti permeabilitás (μi > 12 000), kiváló válaszadás gyenge mágneses mezőkre • Rendkívül alacsony koercitivitás (Hc < 16 A/m), ami minimális hiszterézisveszteséget eredményez • Kiváló mágneses árnyékolási teljesítmény, hatékonyan védi az érzékeny elektronikus alkatrészeket • Jó megmunkálhatóság és alakíthatóság	• Rendkívül magas mágneses telítési sűrűség (≈ 2,4T) és nagy teljesítménysűrűség • Kiváló magas hőmérsékleti{0}}stabilitás (Curie hőmérséklet 980 fok) • Jó megmunkálhatóság és alakíthatóság • Alkalmas nagy{0}}fluxussűrűségű, miniatürizált motorokhoz
Kiválasztási ajánlások	Elsősorban gyenge mágneses mezőhöz, nagy{0}}érzékenységű jelfeldolgozáshoz és mágneses árnyékolási alkalmazásokhoz használják: • Mágneses árnyékolás precíziós elektronikai eszközökhöz • Audio transzformátorok, érzékelők a gyenge jel észlelésére • Mágneses árnyékolás orvosi berendezésekhez (MRI, magnetokardiográf) • Kommunikációs berendezések és precíziós műszerek árnyékolása	Elsősorban nagy teljesítménysűrűséghez, miniatürizáláshoz és magas hőmérsékletű{0}}mágneses alkalmazásokhoz használják: • Repülési motorok, mágneses csapágyak • Katonai tápegységek, radarrendszerek • Nagy{0}}frekvenciás transzformátorok,{1}}nagy sebességű motorok • MRI mágnes alkatrészek, repülési teljesítmény
